Serpentines
Los serpentines son unidades de transferencia de calor hechas de tubo liso o aleteado por los que circula un fluido en el interior de los tubos y otro se ubica dentro de un área confinada, estos equipos pueden verse comúnmente en ollas de calentamiento, contenedores de agua helada, calentadores de aire, enfriadores de aire, chaquetas de autoclaves, etc.
La configuración de los serpentines es muy variada, aunque el principio establece que la unidad debe tener una longitud definida y el fluido entra y sale por el mismo tubo. Los serpentines suelen conseguirse en configuraciones helicoidales rectas en U, etc.
Evaporadores.
Los evaporadores son intercambiadores que se encargan de enfriar fluidos por un proceso de expansión de gas el cual circula a través del interior de los tubos y enfría el fluido que circula por la carcaza. Los evaporadores son equipos normalmente usados en los dispositivos de enfriamiento de agua tales como Chiller o para enfriamiento de gases o aire tal es el caso de los aires acondicionados. Su configuración puede estar dada en equipos de tubo coraza o flujo cruzado.
Condensadores
Se conoce como unidad condensadora a todo aquel intercambiador que cumple una función de disminución de temperatura, ya sea para gases, vapores u otros.
La configuración de un condensador puede ser de tubo coraza, placas y superficies extendidas. Los condensadores son generalmente equipos que se encuentran en los procesos de cambios de fase de gases a líquidos, los equipos de calefacción de líquidos con vapor son a su vez condensadores de vapor. En los ciclos de refrigeración los condensadores tienen la función de enfriar el gas refrigerante ya sea por flujo cruzado gas-aire o gas-agua.
Chiller
Las unidades Chiller están conformadas por dos elementos de transferencia de calor un evaporador y un condensador, además de los elementos clásicos del ciclo de refrigeración (compresor, válvula de expansión, filtros etc.) los Chiller son unidades que se encargan de enfriar agua para aplicaciones varias. Este proceso se realiza mediante la compresión de un gas refrigerante el cual sale comprimido de la bomba o compresor a una temperatura de aproximadamente 80°C , circula a través del compensador manteniendo la presión y bajando la temperatura a 40°C aproximadamente luego pasa por la válvula de expansión donde el gas se expande produciendo su enfriamiento, el gas circula dentro de los tubos del evaporador donde se genera la transferencia con el agua enfriándola hasta una temperatura que puede oscilar entre 1°C y 4°C (o menos de acuerdo al control).
Torres de enfriamiento
Las torres de enfriamiento son unidades que se encargan de enfriar agua por un proceso de división de la partícula de agua y su posterior circulación por una corriente de aire forzado logrando reducir la temperatura de la gota de agua en el proceso. Estos sistemas tienen ventajas y desventajas bien marcadas. Las torres de enfriamiento son unidades abiertas donde el agua de un determinado proceso llega al tope de la torre a una temperatura máxima de 60°C, esta entra a los rociadores de tope que se encargan de separar él liquido en la mayor cantidad de partículas posibles, estas caen en un relleno ubicado a los lados de la torre donde establece un recorrido en contra flujo con un a columna de aire forzado, las partículas de agua recorren el relleno hasta enfriarse (1°C o 2°C por encima de la temperatura de la columna de aire) y llegan hasta la bandeja de fondo donde se retorna al proceso.
Las temperaturas máximas que manejan las torres de enfriamiento constituyen una limitante importante, así como la contaminación del agua de proceso por el contacto directo con el aire ambiental, los tratamientos de esta agua son por lo general costosos y requieren de mantenimientos constantes, sin embargo la posibilidad de enfriar grandes volúmenes de agua logra compensar sus debilidades.
Torres Evaporativas
Las torres de tipo evaporativas tienen un comportamiento similar al de las torres de enfriamiento, con la diferencia de que el agua de proceso se encuentra en un ciclo cerrado a través de un serpentín en el tope de la torre, produciéndose el enfriamiento del agua de proceso por intermedio del rociado de agua sobre la superficie del serpentín acompañado de aire forzado, el agua cae al fondo de la tina y es nuevamente bombeado al tope de la torre para volver a cumplir el proceso.
Una de las ventajas de estos equipos es que el agua de proceso se contamina muy poco ya que se encuentra en un ciclo cerrado, sin embargo su costo es sustancialmente superior al de las torres de enfriamiento.
Calentadores de agua
Los calentadores de vapor son por lo general intercambiadores de tubo coraza por los que circula vapor por la coraza y agua o gas por el interior de los tubos, existen también calentadores de aceite térmico y de resistencia eléctrica.
After cooler – pre cooler
Estos equipos son utilizados normalmente en unidades de compresión de aire ya sean de una o varias etapas. Por lo general los compresores de aire de una etapa poseen un intercambiador a la salida de aire comprimido de tipo tubo coraza agua-aire o flujo cruzado aire-aire, estos equipos son conocidos como after cooler o post enfriadores su función es bajar la temperatura del aire comprimido hasta niveles idóneos de trabajo dentro de la planta. Los pre-cooler son equipos utilizados en compresores de múltiples etapas para enfriar el aire que sale de una etapa y entra en la siguiente, por lo general estos son de tubo coraza.
Fin fan cooler
Estos equipos están compuestos de una unidad de flujo cruzado con un ventilador alineado a la superficie plana del intercambiador con la finalidad de hacer circular aire a través de la tubería aletada y enfriar el fluido que corre por dentro de los tubos.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Aún cuando la variedad de intercambiadores existentes en los múltiples procesos industriales imposibilita describir un mantenimiento específico para todos los equipos intertaré resumir las directrices que definen un mantenimiento efectivo en la mayoría de los casos.
La finalidad de un mantenimiento radica en la eliminación de los depósitos que obstruyen o imposibilitan la correcta transferencia en los intercambiadores, estas suelen producirse por deposición de los sólidos en las paredes externas de los tubos, en las paredes internas de los tubos, así como en la superficie interna de la coraza, esto para el caso de los intercambiadores de tubo coraza, en los intercambiadores de placa esta incrustación se presenta entre las láminas dificultando la transferencia de calor entre los fluidos, además de ofrecer restricciones a la circulación de estos equipos.
Las técnicas varían dependiendo del tipo de incrustación y de la configuración de los intercambiadores, así un intercambiador de placas fijas debe aplicarse una limpieza por intermedio de cepillos o alta presión por el interior de los tubos y por su configuración de área confinada para la carcaza una limpieza química que permita disolver por intermedio de la circulación la mayor cantidad de sólidos adheridos a la superficie.
Los químicos comúnmente utilizados para la desincrustación de áreas confinadas suelen variar de acuerdo al material de construcción del equipo, así como el fluido que maneja el intercambiador, en el caso de agua o vapor, se utilizan desincrustantes que pueden contener ácidos fuertes o débiles dependiendo del material de contrucción del intercambiador, por ejemplo para intercambiadores de calor construidos en acero al carbono o acero inoxidable, pueden utilizarse productos basándose en ácido clorhídrico, fosfórico, cítrico y otra formulación que permita disover los minerales producto de las deposiciones del agua o del vapor estén presentes en el intercambiador, es importante señalar que estos productos deben ser formulados, tomando en consideración las posibles consecuencias de la acción del químico sobre los materiales de construcción.
Para intercambiadores de haz removible o de tubería en u el proceso se simplifica bastante ya que la posibilidad de extraer el intercambiador de la coraza permite actuar directamente sobre la superficie externa e interna del tubo, así como acceso directo al interior de la coraza. El mantenimiento puede realizarse por intermedio de cepillos de alambre circulares mechas o latiguillo de alta presión en el interior de los tubos y alta presión por el lado externo de la tubería. La coraza puede limpiarse con elementos mecánicos o presión de agua.
Para el caso de los intercambiadores de placa, dependiendo de su estado pueden limpiarse con químicos desincrustantes en el caso de agua o desengrasante para el caso de aceites, en caso de encontrarse defectos en el sistema de sellos de estos equipos es recomendable sustituir las empacaduras entre placas y limpiar placa a placa con químicos y agua a presión.
Para el caso de intercambiadores de flujo cruzado se procede de forma similar con el interior de los tubos de acuerdo al acceso que posea el equipo, (tapas removibles o agujeros de limpieza) mientras que el área de superficie extendida se limpia con agentes químicos adecuados para el material adicionando agua de alta presión.
Para equipos involucrados dentro de los procesos tales como agua helada, condensadores de gases, serpentín de inmersión y otros es importante estudiar las condiciones de proceso para establecer el mantenimiento correcto que debe aplicarse, siempre tomando en consideración que la finalidad del mantenimiento es la de liberar de incrustaciones de las superficies de contacto de los fluidos para la optimización de la transferencia de calor.
Implicaciones de un mantenimiento en intercambiadores de calor
Para cualquier equipo de transferencia de calor, el hecho de que trabaje con niveles elevados de incrustaciones o con superficies totalmente obstruidas, puede resultar en paradas de proceso imprevistas, o en su defecto una drástica disminución de las condiciones iniciales de transferencia de diseño, por lo que una política de mantenimiento en estos equipos redunda en beneficios ulteriores económicos importantes.
Los equipos de transferencia de calor son sensibles a las deposiciones de sólidos y a las obstrucciones, dado que la superficie de los tubos y carcaza son por lo general porosas, pueden producir fuerte adherencia de sólidos y posteriores socavaduras y corrosión en los materiales. Las deposiciones de agua dura producen corrosión puntual o pitting, así como abrasión de la superficie del material, otra grave consecuencia que puede presentarse en los equipos, sobre todo en los de área confinada, o placas fijas es que los depósitos de agua dura llegan a un punto de cristalización que imposibilita la acción de los químicos, produciendo perdida completa del equipo. En el caso de equipos en u las incrustaciones de agua dura dentro de los tubos pueden ser removida por mechas en la zona recta del tubo, sin embargo en las curvas esto se hace imposible, para el caso de equipos con tubería de diámetros superiores a ¾ es posible introducir un latiguillo de alta presión, aunque en la mayoría de los casos los resultados no son muy satisfactorios.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
El ensuciamiento se refiere a cualquier capa o depósito de materias extrañas en una superficie de transferencia de calor, comúnmente estos materiales tienen baja conductividad térmica (son malos conductores de calor y entorpecen la transferencia de calor), lo que provoca una mayor resistencia a la transferencia de calor. En los equipos de transferencia se producen varios tipos diferentes de ensuciamiento. La sedimentación es deposición de materiales finamente divididos, a partir del fluido del proceso. La formación de escamas se debe, con frecuencia, a la cristalización de un material cuya solubilidad, a la temperatura de la pared del tubo, es más baja que a la temperatura promedio del fluido. Muchas corrientes de proceso reaccionan y el material resultante, menos soluble, se deposita en la superficie como una película, con frecuencia de una resistencia y espesor considerable. Los productos de la corrosión pueden oponer una resistencia importante a la transferencia de calor. Los crecimientos biológicos, como las algas, constituyen un problema grave en muchas corrientes de agua de enfriamiento y en la industria de la fermentación.
Retiro de depósitos de suciedad
El retiro químico de la suciedad se puede lograr en algunos casos con ácidos débiles, disolventes especiales, etc. Otros depósitos se adhieren con debilidad y se pueden lavar mediante el funcionamiento periódico a velocidad muy altas o un enjuague con un chorro de agua, una lechada de agua y arena o vapor de alta velocidad. Estos métodos se pueden aplicar tanto al lado de la coraza como el de los tubos sin retirar el haz de tubos. Sin embargo la mayor parte de los depósitos se pueden retirar mediante una acción mecánica positiva, como la introducción de una varilla, la acción de una turbina o el raspado de la superficie. Estas técnicas se pueden aplicar del lado de los tubos sin sacar el haz de tubos, pero en el lado de la coraza sólo se puede hacer esto después de retirar el haz, e incluso entonces, esto será con éxito limitado, debido a la cercanía de los tubos.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Materiales de construcción
El material más común de los intercambiadores de calor es el acero al carbono. La construcción de acero inoxidable se utiliza a veces en los servicios de plantas químicas y en la industria de alimentos donde se necesitan altas condiciones de asepsia y, en raras ocaciones, en las refinerías petroleras.
Las «aleaciones» en servicios de plantas químicas y petroquímicas, en orden aproximado de utilización, son el acero inoxidable de la serie 300, níquel, el metal monel, las aleaciones de cobre, aluminio, el Inconel, el acero inoxidable de la serie 400 y otras aleaciones. En servicios de refinerías petroleras, el orden de frecuencia cambia y las aleaciones de cobre (para unidades enfriadas por agua) ocupan el primer lugar, y el acero de aleación baja el segundo.
Los tubos de aleaciones de cobre, sobre todo el latón Admiralty inhibido, emplean en general con enfriamento por agua.
Los cabezales del lado de los tubos para el servicio con agua se hacen en gran variedad de materiales: acero al carbono, aleaciones de cobre, hierro colado, acero al carbono con pintura especial o recubiero con pomo o plástico.
Tubos bimetálicos
Cuando los requisitos de corrosión o las condiciones de temperatura no permiten la utilización de una aleación simple para los tubos, se utilizan tubos bimetálicos (o dúplex). Se pueden hacer en cualquier combinación posible de metales. Varían también los calibres y los tamaños de los tubos. Para calibres delgados, los espesores de las paredes se dividen en general en partes iguales entre los dos componentes elementales. En los calibres mayores, el componente más costoso puede comprender de una quinta a una tercera parte del espesor total.
Los tubos bimetálicos están disponibles a partir de un pequeño número de laminadores de tubería, y son fabricados únicamente bajo pedido especial y en grandes cantidades.
Espejos reversibles.
Por general los cabezales o espejos y otras piezas de los intercambiadores de calor son de metal fuerte. Los espejos bimetálicos o recubieros se utilizan para reducir los costos de fabricación de los equipos o porque no hay ningún papel metal simple que resulte satisfactorio para las condiciones de corrosión. El material de aleación (por lo general acero inoxidable, metal monel, etc.) se une o se deposita como revestimiento a un material de respaldo de acero al carbono. En la construcción de espejos fijos se puede soldar un espejo revestido de aleación de cobre a un espejo de acero, mientras que la mayor parte de espejos de aleación de cobre no se pueden soldar de una manera aceptable.
Construcción no metálica
Existen intercambiadores de tubo y coraza con tubos de vidrio. Los intercambiadores de calor de tubo y coraza de acero tienen una presión de diseño máxima de 75 psi, en cambio los fabricados con vidrio tiene una presión de diseño máxima de 15 psi. Todos los tubos tienen libertad de expandirse, ya que se emplea un sellador de teflón en la unión del espejo al tubo.
Fabricación
La dilatación del tubo en el cabezal reduce el espesor de la pared del tubo y endurece el metal. Los esfuerzos inducidos pueden provocar una corrosión por esfuerzo. La diferencia de dilatación de los tubos y la coraza en intercambiadores de espejo o cabezal fijo pueden desarrollar esfuerzos que producen corrosión.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
El bioetanol procedente de la fermentación convencional y de la destilación del azúcar y del almidón está siendo el componente biogénico más importante de la biogasolina. En la UE sus principales materia primas son la remolacha azucarera, el trigo, la cebada y el maíz. Los subproductos producidos se usan generalmente como alimentación animal. El bioetanol se produce de manera más barata en Brasil a partir de la caña de azúcar y generalmente con un mejor balance en lo referente a gas de efecto invernadero (Green- House Gas, GHG). En los EE.UU. es el maíz la materia prima del bioetanol con un peor balance GHG.
Las mezclas (blends) superiores a un 10% o quizás a un 15% con los hidrocarburos de la petrogasolina requieren pequeñas modificaciones en los motores y derogación de los límites de emisión de hidrocarburos. Los ‘blends’ suministran el mismo rendimiento por km para un mismo poder calorífico que la gasolina pura, pero el etanol tiene una menor densidad energética. Los combustibles ricos en etanol (85% o más de etanol) precisan motores adaptados, pero en contrapartida son capaces de dar un mayor rendimiento al motor.
Como bioaditivo antidetonante oxigenado procedente de la reacción del bioetanol con el isobutileno se utiliza del bio-ETBE (etil-terbutil éter) que en la actualidad se añade hasta un 7% v/v a la gasolina para elevar su índice de octano, y es aceptado por los fabricantes de automóviles, ya que no presenta los problemas del bioetanol (Sala Lizarrága and López González 2002).
El biodiesel que cumple especificaciones es el FAME (Éster metílico de ácidos grasos) y puede ser utilizado en los motores Diesel existentes con casí ninguna modificación. Otra aplicación es su uso en la calefacción doméstica. En Europa proceden fundamentalmente de la semilla de colza, su aceite al reaccionar con el metanol produce biodiesel (rapeseed methyl ester, RME) y glicerina como subproducto, la cual está encontrando temporalmente problemas de mercado. Otro subproducto, la melaza, se usa para alimentación animal. Debido a que la producción de colza en la UE no podrá aumentar al mismo ritmo que la demanda, se importan otras semillas oleaginosas, particularmente el aceite de palma, más barato que el de soja o coco.
Es posible reorientar el bioetanol hacia la producción de biodiesel reemplazando al metanol en el proceso de esterificación del aceite para producir REE (rapeseed ethylester) dando lugar a otro tipo de biodiesel, los FAEEs (Esteres etílicos de ácidos grasos). Una cuestión ha quedado clara, que el uso directo de aceites vegetales no es aprobado por los fabricantes de automóviles porque dejan depósitos tanto en el motor como en el sistema de inyección perjudicando su funcionamiento.
Sin embargo, las propiedades termofísicas (densidad, viscosidad, rango de solidificación, capacidad calorífica,…) de los FAMEs difieren de las del petrodiesel. Los datos existentes en la literatura son escasos y en general carecen de información acerca de la incertidumbre o composición química exacta del biodiesel, y por lo tanto carecen de trazabilidad metrológica.
La Comisión Europea de Normalización, CEN, a través de su comité técnico CEN/TC 19 establece los standards para el mercado europeo de los combustibles, habiendo desarrollado una especificación para el biodiesel de automoción que fue promulgada en 2003 como la CEN Standard (Norma) EN 14214. Esta norma especifica que los FAME pueden ser usados como propio combustible o como componente en un combustible diesel derivado del petróleo. La EN 590, especificación europea para el combustible diesel, permite en la actualidad un 5% v/v de FAME cumpliendo la normativa de calidad de la EN 14214. Actualmente el citado comité trabaja a petición de la Unión Europea en la revisión de la EN 590 para elevar la concentración de los FAME hasta un 10% v/v, aunque como paso intermedio la revisión de la EN 590 permitirá un 7% de los FAME.
Neste Oil Company ha introducido el “neXT”- diesel, que procede del tratamiento del aceite vegetal con hidrógeno, produciendo un biodiesel puramente hidrocarbonado, a este tipo de combustible se denomina HDO (hydrogenated vegetable oils). El proceso de hidrogenación es más caro que el convencional descrito de transesterificación, pero tiene la ventaja de que puede aplicarse a cualquier aceite vegetal o grasa animal.
En cuanto a los biocombustibles gaseosos hay que citar la utilización de biogas comprimido. Se produce por digestión anaeróbica del estiércol húmedo (‘slurry’) o de los residuos orgánicos urbanos o de la industria alimentaria generando metano, que, purificado, puede sustituir al gas natural y puede ser comprimido como combustible de automoción. Su inyección en la red de gasoductos permite su distribución para ser usado en plantas de cogeneración (CHP, ‘combined heat and power plant’) independientemente del lugar de su generación. En cuanto a las emisiones GHG, el biogas presenta como valor añadido la descarga de metano procedente del almacenamiento de estiércol.
Aparte de mostrar el biogas diferencias en su composición con el gas natural, la exigencia de un acondicionamiento adicional de uso del biogas supone, bien su mezcla con propano para aumentar su poder calorífico, bien con aire para por el contrario disminuir su poder calorífico. Esto exige el estudio termofísico de las mezclas gaseosas de metano con propano, aire, u otros hidrocarburos ligeros, fundamentalmente a través de la medidas PVT que permitan aplicar las ecuaciones térmicas de estado AGA8 o SGERG a estos sistemas gaseosos. Los resultados permitirán adaptar las características de los caudalímetros a la medida de los flujos de estos biocombustibles para permitir un más correcto ‘blending’, tarificación y determinación de su poder calorífico volumétrico.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
El control del consumo de energía y la mayor utilización de la energía procedente de fuentes renovables, junto con el ahorro energético y una mayor eficiencia energética, constituyen una parte importante del paquete de medidas necesarias para reducir las emisiones de gases de efecto invernadero a nivel mundial. Asimismo, estos factores pueden desempeñar un papel importante para fomentar la seguridad del abastecimiento energético, el desarrollo tecnológico y la innovación y ofrecer oportunidades de empleo y desarrollo regional.
La concienciación de los gobiernos y los ciudadanos acerca de la necesidad de controlar lar emisiones de gases de efecto invernadero, fundamentalmente el dióxido de carbono, han promovido el uso de combustibles renovables en el transporte. La industria petroquímica realiza en estos momentos un importante esfuerzo en la investigación y
desarrollo de nuevos combustibles, gasolinas y gasóleos, en aras de obtener la sostenibilidad ambiental (Worldwatch Institute 2008).
Sostenibilidad significa “hacer frente a las necesidades del presente sin comprometer la capacidad de las futuras generaciones de resolver sus propias necesidades”. Tiene tres ejes interdependientes y mutuamente reforzadores: (a) el desarrollo económico, (b) el desarrollo social, y (c) la protección ambiental. Pueden incorporarse a la sociedad a través de lo que comúnmente se llama “Infraestructura de la Calidad” que incluye como tres pilares fundamentales de la sostenibilidad:
- la normativa técnica.
- la evaluación de la conformidad.
- la metrología
Su ejecución efectiva permitirá la sostenibilidad y la creación de bienestar en la sociedad. Una herramienta esencial para garantizar todos estos aspectos requeridos para un desarrollo sostenible de las naciones es su capacidad de poder determinar medidas precisas y fiables.
Para asegurar la infraestructura del transporte desplazando coches, autobuses, camiones, aviones, etc.…, la economía mundial es altamente dependiente de los combustibles fósiles derivados del petróleo. El uso de estos combustibles da lugar a preocupaciones por la seguridad de los suministros de energía, por su influencia en el cambio climático y, en general, por otros aspectos económicos, sociales y medioambientales. Además, en
este sentido, es necesario conjugar las exigencias de calidad impuestas por las normativa reguladora de las distintas administraciones (Unión Europea 2003; Petillion 2005; Unión Europea 2007; Unión Europea 2007; Ministerio de Industria 2008) con los intereses del sector privado de los fabricantes del sector (Worldwide Fuel Charter
2006; Worldwide Fuel Charter 2008; Worldwide Fuel Charter 2008).
Los biocombustibles son una alternativa al petróleo que responden a las mencionadas preocupaciones. Diversos estudios reflejan este potencial, tanto en los países desarrollados como en los países en vías de desarrollo (Girard and Fallot 2006; Unión Europea 2006; United Nations 2007; Comisión Europea Joint Research Center 2008;
Hoekman 2009). Para introducir esta alternativa de forma competitiva en el mercado internacional y asegurar su demanda global es necesario evaluar, predecir y responder a nivel mundial a las múltiples cuestiones en el mundo de la técnica, de la economía y el comercio y del impacto ambiental y sociológico. En este sentido, la consideración de total compatibilidad medioambiental de los biocombustibles ha sido puesta en cuestión por algunos autores (Searchinger 2009).
El Consejo de Europa en marzo de 2007 se puso de acuerdo en el logro de un 20% de empleo de energías renovables sobre todo el consumo de energía de toda la UE en 2020, con el siguiente objetivo en biocombustibles:
- “…un objetivo mínimo vinculante del 10% deberá ser alcanzado por todos los Estados Miembros para la fracción de biocombustibles en el consumo total de gasóleo y gasolina para el transporte en 2020, de forma que se sea eficiente en costo. El carácter vinculante de este objetivo es apropiado y está supeditado a su
producción sostenible, a la disponibilidad comercial de los biocombustibles de segunda generación y a que la Fuel Quality Directive sea enmendada consecuentemente para permitir adecuados niveles de ‘blending’ (mezcla)”
La propuesta de modificación de la Fuel Quality Directive 98/70/EC (Unión Europea 2007), que lo había sido parcialmente por la Directiva 2003/17/EC (Unión Europea 2003), tenía como objetivo contribuir a reducir la polución del aire y las emisiones de gases de efecto invernadero procedentes de los combustibles para transporte y
aplicaciones estacionarias, así como a ayudar las estrategias de la UE respecto de la calidad del aire y del cambio climático.
Un paso más en la consideración de la importancia del uso de biocombustibles en la UE es la Directiva 2009/28/EC, relativa al fomento del uso de energía procedente de fuentes renovables (Unión Europea 2009), que:
- Establece un marco común para el fomento de la energía procedente de fuentes renovables.
- Fija objetivos nacionales obligatorios en relación con la cuota de energía procedente de fuentes renovables en el consumo final bruto de energía y con la cuota de energía procedente de fuentes renovables en el transporte.
- Establece normas relativas a las transferencias estadísticas entre Estados miembros, los proyectos conjuntos entre Estados miembros y con terceros países, las garantías de origen, los procedimientos administrativos, la información y la formación, y el acceso a la red eléctrica para la energía procedente de fuentes renovables.
- Define criterios de sostenibilidad para los biocarburantes y biolíquidos.
La Directiva 2009/28/EC impulsa decididamente la promoción de criterios de sostenibilidad aplicables a los biocarburantes y el desarrollo de los biocarburantes de segunda y tercera generación en la Unión Europea y en el mundo, así como el refuerzo de la investigación agrícola y la creación de conocimientos en esos ámbitos. En
coherencia con ello, y dada la creciente demanda mundial de biocarburantes y biolíquidos y los incentivos para su uso, se considera que estos incentivos no deben tener como efecto alentar la destrucción de suelos ricos en biodiversidad. Deben preservarse estos recursos agotables, cuyo valor para toda la humanidad se reconoce en
diversos instrumentos internacionales. Los consumidores, además, considerarían moralmente inaceptable que el aumento en la utilización de biocarburantes y biolíquidos pueda provocar la destrucción de áreas biodiversas o modificar los precios de los productos de uso alimentario. Por estos motivos, es necesario prever criterios de
sostenibilidad que garanticen que los biocarburantes y biolíquidos solo puedan beneficiarse de incentivos cuando pueda asegurarse que no proceden de zonas con una rica biodiversidad o, en el caso de las zonas designadas con fines de protección de la naturaleza o para la protección de las especies o los ecosistemas raros, amenazados o en
peligro, que la autoridad competente pertinente demuestre que la producción de la materia prima no interfiera con esos fines.
Con la creciente adición de productos biológicos a la gasolina y al gasóleo, el aseguramiento de la calidad de estos productos y la adaptación a su uso en automoción y sistemas de transformación energética se hace más importante. Sin embargo, hasta ahora no hay un consenso internacional sobre las especificaciones técnicas de los
biocombustibles.
En diversos manuales de referencia se puede encontrar una descripción de los nuevos combustibles y su combinación con productos bioenergéticos (Klass 1998; Elvers 2008; Reijnders and Huijbregts 2009; Mousdale 2010). Estos productos “neutros en carbono” (bioetanol, biobutanol, ETBE (ethyl tertiary-butyl ether), FAME, BtL (Biomass-to-Liquid), bio- DME (dimethylether), bio-DBE (dibutylether), FAEE, hydrogenated biofuel,…) se fabrican a partir de recursos diversos y con procesos diferentes, tanto a partir de materias primas como de subproductos residuales, tienen parámetros operativos variables y su almacenamiento puede causar degradación del combustible y los consiguientes problemas en los motores y sistemas de combustión (CONCAWE 2009).
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
El estudio de sistemas de generación distribuida de energía eléctrica (GD) es en la actualidad uno de los campos en los que se están invirtiendo los mayores esfuerzos, tanto en recursos humanos como financieros, por parte de gobiernos y compañias elèctricas. Esto es debido, a que la integración en la red eléctrica de distribución de los recursos procedentes de las energías renovables ha propiciado el auge de pequeños sistemas de generación, que se conectan a un sistema de generación centralizado acarreando nuevas problemáticas que deben ser estudiadas y solventadas para poder realizar esta integración con éxito.
Debido a todo ello aparece el concepto de microred. Se trata de pequeños sistemas inteligentes de distribución eléctrica autogestionados localmente, de forma que podrían funcionar tanto conectados a la red pública de distribución como aislados de la misma. Las microredes eléctrias están siendo ampliamente investigadas y comienzan a ser implementadas. Éstas podrían suponer una pequeña revolución energética en la que los consumidores y el medio ambiente serían sus principales beneficiarios.
Las microredes permiten una mayor calidad del suministro, un mayor ahorro y una menor dependencia de la red de distribución, ya que se controla más el consumo y se optimizan los elementos del sistema. Además, la mayor cercanìa entre las fuentes de generación y la demanda, y el aprovechamiento en red de los diversos sistemas de energía y calor aumentan considerablemente la eficiencia energética del conjunto. Otra ventaja de estos sistemas es la reducción de los costes de distribución al encontrarse las fuentes de generación y las cargas más cercanas.
Una microred implica también utilizar la energía de forma descentralizada, lo que reduce la dependencia hacia la red de distribución eléctrica convencional. Ello también permite llevar energía eléctrica donde antes era inviable, funcionamiento en isla, independiente de la red.
Por otro lado, en situaciones de fallo de la red de distribución, los usuarios pueden ser desconectados de la misma y abastecidos mediante el propio sistema. Por ello, la red pública se beneficiaría también de estas microredes, ya que apoyarìan su aoperación. También, los cambios en la regulación del mercado eléctrico y el avance tecnológico de los pequeños sistemas de generación eléctrica crearán nuevas oportunidades de negocio para las distribuidoras actuales o para nuevas iniciativas relacionadas con la implantación, gestión y mantenimiento de las microredes.
La generación de energía eléctrica basada en energías renovables está tomando cada vez más importancia, interés y necesidad. En la actualidad, el aporte de energía de dichas fuentes a la generación glabal se encuentra en torno al 20%. Hasta el momento, dicho aporte se venìa haciendo por medio de inyección de corriente en fase con una tensión impuesta por la red de distribución. Actualmente, como en el caso de los aerogeneradores, se comienza a inyectar también potencia reactiva. Este aporte energético viene condicionado por la naturaleza intermitente de la fuente de energía en cuestión. En ocasiones se dispone de elevadas puntas de producción de energía y, en otros casos, tasas bajas o incluso nulas. Todo ello hace que un sistema de distribución no pueda depender en gran parte de sistemas de generación basada en energías renovables, o al menos, de esta forma.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Como ha sido costumbre durante el año 2011, cada mes he venido presentando la cantidad de visitas a este blog, mediante una figura copia de la sección de estadísticas que da WordPress. Este mes de diciembre ha sido muy fructífero, dado que ha habido una importante cantidad de visitas, a pesar del poco tiempo que le dedique a hacer nuevas entradas al blog, obligado por la agenda recargada entre docencia, estudios de doctorado en física y trabajos otros.
Muchas gracias por visitar el blog y por recomendarlo… este año 2012, me he propuesto nuevas metas que espero compartir con todos los internautas interesados en el tema no sólo en este blog sino en los otros blogs que administro también.
Recuerden que se da asesoria en temas de energías renovables, desarrollo de tesis pregrado y postgrado, trabajos de investigación, lo desarrollamos coordinadamente con los interesados….
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Explico en forma genérica de que elementos se compone un sistema de conversión de energía eólica (SCEE):
Un generador eólico o aerogenerador es un equipo que capta la energía cinética del viento convirtiéndola en energía eléctrica. A continuación las partes más importantes de un SCEEE.
Rotor: Es el que transforma la energia cinética del viento en la energía mecánica que se utiliza para impulsar el generador elécrico. Se compone de aspas o palas (blades), el cubo (hub) en donde se ensamblan las aspas, y la nariz, que es la punta frontal en forma de cono, y que se utiliza para evitar turbulencias en el centro del rotor.
Sistema de transmisión mecánica: Está compuesto del eje principal o eje de baja velocidad, la caja de engranajes, y el eje de alta velocidad. El eje principal es el que transmite el torque aerodinámico del rotor al sistema del generador. La caja de engranajes (gear box) es la que convierte la velocidad del rotor que es baja, a una velocidad alta para que un generador convencional pueda producir electricidad. El eje de alta velocidad es el que le entrega la potencia mecánica al generador directamente.
Generador eléctrico: Es el encargado de convertir la energía mecánica en energía eléctrica. En los SCEE se han utilizado tanto generadores asíncronos como síncronos.
Sistema de orientación: El sistema de orientación está compuesto generalmente por un servomecanismo que gira la góndola en la dirección del viento sensada por una veleta.
Sistema de control: Está compuesto por sensores, actuadores y un controlador principal que tiene diferentes funciones: regulación de potencia, control de la velocidad, control de voltaje, arranque y paro de la máquina, orientación de la turbina, control de otras variables como son la temperatura y vibración.
Sistema de seguridad: El sistema de seguridad generalmente tiene como función llevar al aerogenerador a una condición segura y estable, para las personas y para el mismo equipo. Se compone de los sistemas de frenado, sistemas de detección de altas temperaturas, presiones y vibraciones.
Góndola (canelle): Es la cápsula o encerramiento que protege al generador, a los sistemas de transmisión y orientación y a otros componentes. Se acopla a la torre y al rotor.
Torre: Es el soporte de la góndola y del rotor, es de diseño robusto para soportar toda la dinámica de la turbina eólica.
Los componentes de un generador eólico se muestran a continuación en la siguiente figura:
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
ASAMBLEA NACIONAL DE RECTORES
COMISIÓN DE COORDINACIÓN INTERUNIVERSITARIA
V CONCURSO NACIONAL DE TESIS DE POSGRADO DE MAESTRÍA Y DOCTORADO
PREMIO ANR – 2011
MAESTRÍA
CIENCIAS
Primer puesto
Nombre: MG. JORGE LUIS MÍREZ TARRILLO
Título: Simulación de una Microgrid de voltaje continuo/ alterno alimentado con fuentes solar, eólica, baterías y convencional
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Agradezco a la Asamblea Nacional de Rectores por tal reconocimiento.
«La ceremonia de premiación se llevará a cabo el día jueves 15 de diciembre de 2011 a las 10 am, en la sala N° 2 del auditorio; y en caso de que no lleguen las tarjetas de invitación por temas del currier, ustedes pueden venir con sus familiares y amigos», es lo que han escrito los organizadores, quedan invitados.
La dirección es:
ASAMBLEA NACIONAL DE RECTORES
COMISIÓN DE COORDINACIÓN INTERUNIVERSITARIA
Calle Aldabas Nº337
Las Gardenias – Surco
Lima – 33-Perú
Como referencia queda cerca a la Universidad Ricardo Palma, y, cerca a la intersección de la Vía de Evitamiento con la Av Benavides (Surco)…
Pueden visitar: http://www.anr.edu.pe
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
La potencia eléctrica es el producto de corriente y tensión. En el caso de los módulos solares, o de varios módulos conectados entre sí que forman un generador, existe siempre un determinado punto de trabajo donde suministran la máxima potencia posible, con la irradiación disponible de cada momento y la temperatura actual. Éste es el llamado Maximum Power Point (MPP) o punto de máxima demanda. En palabras sencillas: sólo cuando la tensión esta bien ajustada se obtiene el producto óptimo de tensión y corriente.
El que se encarga de buscar la tensión correcta es el inversor, más concretamente: el seguidor MPP. En general, se trata de un código de programa relativamente sencillo que impulsa a la electrónica del inversor a modificar constantemente la tensión, formando siempre el producto de tensión y corriente. Cuando se reduce la potencia, el programa reconoce que no va en la buena dirección y cambia de rumbo. Si este control funciona con rapidez y precisión, el <<seguimiento MPP>> (MMPP) del inversor se encuentra siempre cerca del punto óptimo. De hecho, los modernos equipos tienen eficiencias MPPT de cerca del 100 por ciento. Lo habitual es que un seguidor MPP controle varias entradas de corriente continua.
De todos modos, hay casos en que los diversos generadores parciales (ramales de módulos) de una instalación tienen diferente orientación y se ven afectados por sombrados a lo largo del día. Para ello es mejor que cada entrada de corriente continua disponga de su propio seguidor MPP. Es una variante que se está poniendo de moda. La cosa se pone más interesante cuando las entradas de corriente continua pueden soportar cargas asimétricas, ya que, así, los ramales de diferentes longitudes podrán conectarse a un inversor. La ventaja es que se requiere un solo inversor grande en lugar de varios pequeños, ahorrando el material y tiempo de montaje. El incoveniente de la carga simétrica y asimétrica es que un mayor número de seguidores MPP también requere varios convertidores DC/DC elevadores, en los que siempre se pierde un poquito de eficiencia. Por este motivo se recomienda utilizar los <<inversores Multitracker>> solamente cuando es realmente necesario.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Este nuevo ecosistema de potencia – una red de información inteligente que puede extenderse desde las plantas de potencia hasta los millones de pequeños nodos y dispositivos en casas y negocios – que va a revolucionar la distribución de la energía eléctrica. Ninguna parte de nuestra sociedad global va a permenecer sin ser tocado por las Smart Grid, y alrededor de ella se esta creando enormes oportunidades para empresarios y usuarios.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
La historia de las fotovoltaicas (PV) se inicia en 1839 cuando un físico francés de 19 años, Edmund Becquerel, logró que un voltage aparezca cuando es iluminado un electrodo metálico puesto en una solución electrolítica débil. Casi 40 años más tarde, Adams y Day, hicieron el primer estudio del efecto fotovoltaico en sólidos (1876), lo que ellos hicieron es construir células hechas de selenio de 1% a 2% de eficiencia. Luego Albert Einstein publica su explicación teórica del efecto fotovoltaico en 1904. Y hacia la década de 1940 – 1950 un método inventado por el científico polaco Czochralski para hacer cristales perfectos de silicio es usado para hacer la primera generación de células fotovoltaicas de silicio de cristal simple y cuya técnica continua dominando la industria fotovoltaica de hoy. Luego se desarrollo varias técnicas cuyo vistazo general de eficiencias se observa en la gráfica.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
La ecuación del tiempo, viene a ser la diferencia entre un día de 24 horas ( tiempo de reloj local) y un día solar.
se utiliza como uno de los ajustes entre el tiempo solar y el tiempo de reloj local, cuya diferencia es el resultado de la órbita elíptica de la Tierra, lo cual causa que la longitud de un día solar (de solar moon a solar moon) varíe a través del año. Este efecto se puede observar en la gráfica a lo largo de todo el año.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y

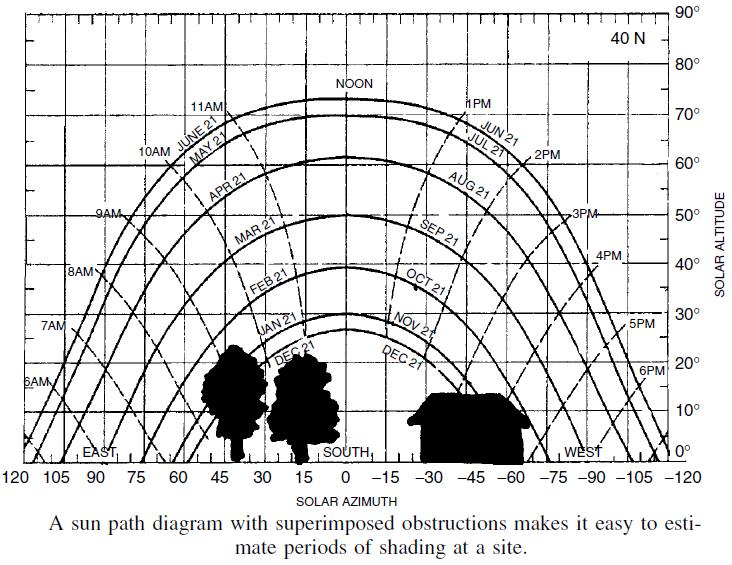

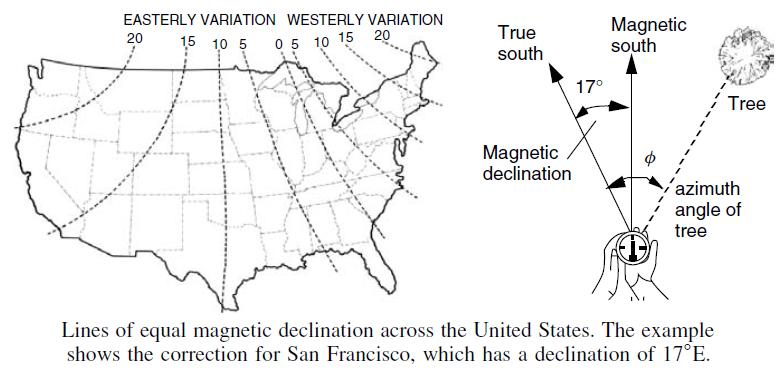

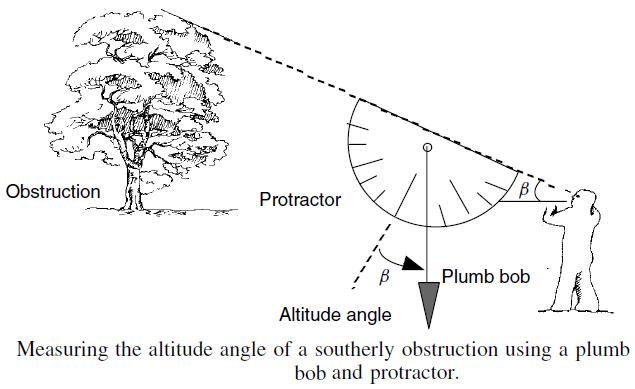

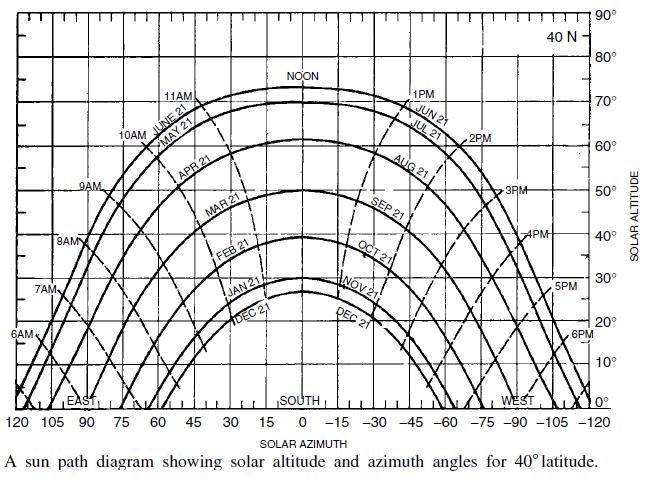

Los diagramas de sol ayudan a dar una intuición de donde está el sol en cualquier momento, ellos también tienen una muy práctica aplicación en campo cuando se necesita predecir los patrones de visualización del sol en el sitio de estudio. Los conceptos que se manejan son simples. Hay que considerar los objetos (árboles, cerros, etc) que hacen diferir el perfil ideal horizontal de la Tierra en el horizonte. Hay varias formas de hacer la superposición de estas obstrucciones en los diagramas de trayectoria del sol (se muestra una en las figuras). Sin embargo, en lo mostrado, debido a que se usa un peso de plomo influye lo que es la desviación o declinación magnética, para lo cual se debe considerar para corregir los cálculos.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
La localización del sol en cualquier momento del día puede ser descritos en términos expresados en las fórmulas mencionadas. Por convención, el ángulo azimuth es positivo en la mañana cuando el sol esta en el este y es negativo en la tarde cuando el sol esta en el oeste.
OBS: Por ahora solo estoy posteando fórmulas y conceptos, ya luego iré agregando los problemas de Matlab y las simulaciones respectivas… Please difundir este blog
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Se muestra en la figura la forma de calcular el ángulo de altitud que toma en cuenta el la latitud del lugar donde se desea calcular la medición y el ángulo de altitud del sol mostrado en la entrada anterior como se calcula y que depende del día del año.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Se muestra en la figura la fórmula para calcular el ángulo de altitud del sol en donde «n» es el número del día del año que comienza con el n=1 del 01 de enero y el n=365 que corresponde al 31 de diciembre.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
Blog in ENGLISH
Compra/Buy – Haz una donación/Make a donation
Dear reader, if you wish to make a donation or are interested in any information or code, please contact me (e-mail: jmirez@uni.edu.pe). Donations will allow you to continue studying and researching, and also to provide more information on this blog. My PayPal account is jorgemirez2002@gmail.com or if it is by bank transfer write to my email jmirez@uni.edu.pe. Any amount of money is welcome. Thank you.
Estimado lector, si desean hacer una donación o le interesa alguna información o código, favor ponerse en contacto con mi persona (e-mail: jmirez@uni.edu.pe). Las donaciones va a permitir seguir estudiando e investigando, y además, el poder brindar más información en este blog. Mi cuenta en PayPal es jorgemirez2002@gmail.com o si es por transferencia bancaria escribirme a mi correo jmirez@uni.edu.pe. Cualquier cantidad de dinero es bienvenido. Gracias.
Datos Generales
Good day. My full name is Jorge Luis MIREZ TARRILLO.
I am Peruvian and live in Lima, capital of Perú in South America.I am Mechanical Electrical Engineering, MSc Physics and Dr. Physics (title doctoral thesis: Control, Optimization, and Management of Microgrid Current Direct)
Too, actually job as Principal Professor in Faculty of Oil, Gas and Petrochemical Engineering of Universidad Nacional de Ingeniería (National University of Engineering) in Lima – PERU (Courses: Modern Physics, Differential Equations and Research's Methodology)
My subjects of my interest are control, signal processing, optimization, simulation, biomedical research, smart grid, microgrid, water.
I have experience in Matlab/Simulink programming, biomedical equipment, electrical systems, renewable energies, microgrids, saturated steam systems 100 psi and organizing academic events.
Comentarios Recientes
Elementos que compon… en J506: Los elementos de un paqu… Dr. Jorge Mírez en Message by IEEE Community Dr. Jorge Mírez en J546: Simulación de campos mag… jose luis huayanay v… en Message by IEEE Community Cesar Aviles en J546: Simulación de campos mag… Dr. Jorge Mírez en J518: La herramienta pdetool d… Dr. Jorge Mírez en J496: Simulación en Matlab/Sim… Raúl Barrios Elizarr… en J496: Simulación en Matlab/Sim… jose luis huayanay v… en J518: La herramienta pdetool d… MSc. Jorge Mírez en J281: La Rosa de Vientos: Frec…
Debe estar conectado para enviar un comentario.
