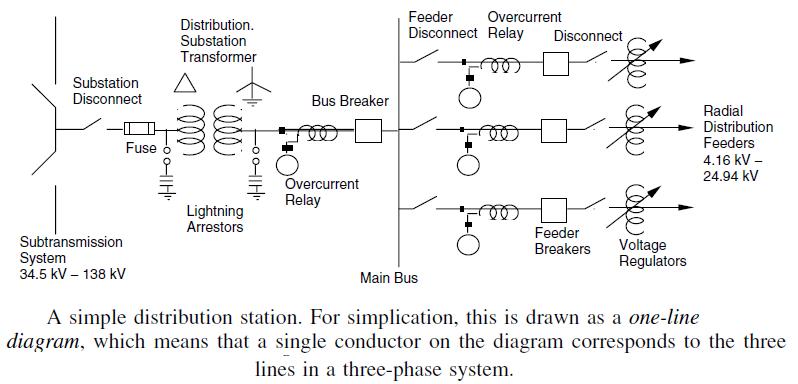

J267: Diagrama unifilar de estación de distribución o patio de llaves.
He querido mostrar en la presente entrada el diagrama unifilar de una estación de distribución, que en Perú lo solemos llamar: Patio de Llaves. Podrán apreciar los voltajes de trabajo de los diferentes equipos. La energía eléctrica viene por la red de subtransimión y el primer elemento que actúa sobre ella son interruptores, fusibles, seccionadores y los hay de diferente modelos, marcas y precios (obviamente). Los seccionadores en los que se puede observar visualmente los contactos garantizando que el operario o personal tenga la seguridad que no puede haber flujo de energía eléctrica. Hay también pararrayos y luego el transformador de potencia, para hacer la convesión de voltajes. Hay también relés de sobrecorriente, de sobretensión y pueden haber otros relés seleccionados según la particularidad de la carga a alimentar. También hay equipos de medición (cosa que la figura no lo han contemplado como transformadores de corriente, transformadores de voltaje, termocuplas, etc). Luego la energía llega al bus (en Perú lo llamamos barra) en donde se conectan todos los circuitos de distribución (circuitos alimentadores) con sus respectivas protecciones… dichos circuitos alimentadores llevan la energía eléctrica hacia las cargas eléctricas o hacia transformadores de distribución si el nivel de voltaje lo amerita o permite.
El diagrama mostrado se llama UNIFILAR porque muestra en una línea un circuito trifásico como es lo que en realidad es lo mostrado. Para identificar algunas características particulares del circuito se utiliza símbolos como la delta y la estrella en el transformador…
