Archive for the ‘inversor eléctrico’ Category
Las conversoras HVDC introducen armónicos tanto AC como DC, los cuales son inyectadas en el sistema AC y a la línea DC respectivamente. Existen varios problemas asociados con la inyección de armónicos, algunos de estos problemas son los siguientes:
- Interferencia telefónica.
- Pérdidas de potencia y el consecuente calentamiento de las máquinas y capacitores asociados al sistema.
- Sobrevoltajes debido a las resonancias.
- Inestabilidad en el control de las conversoras, principalmente con control de fase individual (IPC) en la generación de los pulsos de disparo de los tiristores.
- Interferencia con los sistemas de control de ripple en gestión de la carga.
FILTROS AC
Los filtros AC poseen normalmente una doble función ya que por una parte se encargan de absorber los armónicos generadores por las conversoras y por otro lado proporcionan una parte de la potencia reactiva necesaria para el proceso de conversión. Los filtros para rectificadores de 12 pulsos se diseñan principalmente para filtras armónicos característicos del orden de 12n+/- 1, sin embargo, en condiciones anormales de funcionamiento de la estación se producen armónicas no características como los de 3er orden que también deben filtrarse.
Los armónicos no característicos son producidas principalmente por: (i) operación no balanceada de los dos puentes conversores que forman los conversores de 12 pulsos (ii) error en los ángulos de disparo (iii) voltajes AC no balanceados o distorsionados y (iv) transformadores con distinta impedancia. Los armónicos producidos debido a la primera causa son llamadas armónicos residuales. Estos se producen principalmente debido a diferencias en los ángulos de disparo de los dos puentes conversores, lo que guía a una desigual cancelación de armónicos de orden 5,7,17,19, etc. La impedancia desigual de los dos transformadores conversores que alimenta a las dos conversoras, también guían a armónicos residuales. Las últimas tres causas pueden guiar a la generación de armónicos de orden triple o doble.
Considerando todas las fuentes posibles de armónicos no característicos, se puede encontrar armónicos a partir del orden 2. La magnitud de éstos, es pequeña si se compara con la de los armónicos característicos. La principal consecuencia de este tipo de armónicos son: el incremento de las interferencias telefónicas e inestabilidad del sistema de control.
FILTROS DC
Estos filtros se encargan de reducir el componente AC de la señal continua que se desea obtener. Básicamente, son filtros pasa bajos diseñados para filtrar armónicos de varios órdenes. Se conectan en paralelo con la línea DC.
Armónicos de voltaje que puedan ocurrir en el lado DC de una estación conversora causan corrientes AC, las cuales pueden sumarse a la corriente DC de la línea de transmisión. Estas corrientes alternas de alta frecuencia pueden crear interferencia en los sistemas telefónicos vecinos a pesar de las limitaciones impuestas por el reactor de alisamiento. Los filtros DC, que son conectados regularmente en paralelo a la estación de los polos, son una efectiva herramienta para combatir estos problemas. La configuración de los filtros DC es muy semejante a la de los filtros AC.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
En la figura se muestra varios ángulos eléctricos, utilizados comúnmente para definir el modo de operación de las estaciones conversoras. Estos ángulos son medidos utilizando el voltaje trifásico en las válvulas y están basados en condiciones ideales, con el sistema actuando libre de armónicos y el voltaje de conmutación trifásico balanceado. Se aplican tanto al inversor como al rectificador.
Ángulo de retraso \alpha: El tiempo expresado en grados eléctricos medido desde que el voltaje de conmutación sinusoidal idealizado cruza por cero hasta el instante en que la corriente por una válvula comienza a circular. Este ángulo es controlado por el pulso de disparo en la puerta de control del tiristor. Si este ángulo es menor que 90°, actúa como inversor. Este ángulo es a menudo referido como ángulo de disparo.
Ángulo de adelanto \beta: Corresponde al tiempo expresado en grados eléctricos medido desde el instante en que la corriente empieza a conducir por una válvula hasta el próximo cruce por cero del voltaje de conmutación (idealizado). El ángulo de avance o adelanto \beta está relacionado en grados con el ángulo de disprado \alpha por:
\beta = 180 – \alpha
Ángulo de traslado \mu: El tiempo de duración de la conmutación entre dos válvulas expresadas en grados eléctricos.
Ángulo de extinción \gamma: El tiempo expresado en grados eléctricos medido desde el término en la conducción de corriente de una válvula hasta el próximo cruce por cero del voltaje de conmutación idealizado. \gamma depende del ángulo de avance \beta y del ángulo de traslapo \mu según la siguiente ecuación
\gamma = \beta – \mu
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y
En el futuro desarrollo de la generación distribuida, influirá de forma decisiva la eficiencia con que se consiga transmitir a la red eléctrica, de media o baja tensión, la energía producida en microgeneradores. En este sentido, el uso de sistemas de electrónica de potencia para acoplar a la red generadores y sistema de almacenamiento de energia, permitirá a éstos dar servicios tales como regulación de tensión (VAR). Se podrà además aprovechar la rápida respuesta en el tiempo de estos dispositivos (inferiores a un ciclo de corriente alterna) para reducir la contribución de microgeneradores a las fallas producidas en la red.
La versatilidad, fiabilidad y cada vez más bajo coste de los dispositivos electrónicos, hace que su uso esté cada vez más extendido, asumiendo funciones tradicionalmente desempeñadas por sistemas electromagnéticos y electromecánicos. Son capaces de adaptar a valores adecuados para su conexión a la red eléctrica convencional, casi cualquier tipo de características de tensión e intensidad a la entrada.

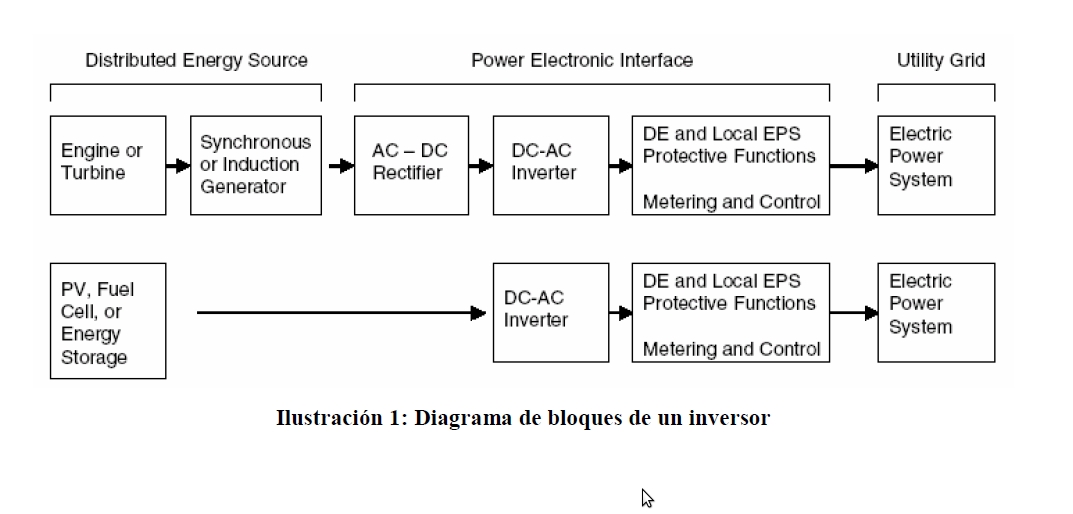

En la ilustración 1 tenemos un diagrama típico de una interface de electrónica de potencia. Para adaptar la energía procedente de microgeneradores, se procude en primer lugar una rectificación a DC, de la tensión de entrada para luego, mediante un inversor, generar una onda de tensión de las mismas características tensión – frecuencia que el sistema eléctrico de potencia al que se pretende conectar. En el caso de dispositivos de almacenamiento de energía, como proporcionan corriente continua, sólo el inversor es necesario.
Aprovechando el potencial que proporciona la electrónica, es posible incluir además funciones de protección y control del generador además de funciones de medida.
Beneficios imporatnte que se derivan del uso de la electrónica de potencia son:
- Mejora de la calidad de la energía entregada a la red, suprimiendo la generación de armónicos mediante el uso de filtros.
- Regulación de tensiones y generación de energía reactiva. A partir de la tensión rectificada, el inversor puede producir una onda de tensión alterna con tensión y fase arbitraria. Esto permite variar el factor de potencia en un rango más amplio que en los generadores síncronos.
- Reducción de la contribución de la generación distribuida a las corrientes de fallas. La existencia de generación distribuida en un sistema puede afectar negativamente a la coordinación de las protecciones a la hora de despejar una falla. Esto es debido a que disminuye la corriente de falla aguas arriba del generador. La electrónica debe en este caso detectar la presencia de una falla en la red de desconectar el generador.
- Integración de distintas fuentes de generación distribuida. Con un diseño específico, es posible implementar un bus DC donde aporten energía varios generadores o acumuladores, teniendo cada uno de ellos distintas tecnologías. En esta situación sería necesario un único inversor para conectarlos todos a la red eléctrica.
- Conmutación rápida entre modo integrado y modo isla.
El uso intensivo de la electrónica de potencia en la conexión de equipos de generación a microredes permitirá su modularización, asì como el descenso de los costes de producción.
