J017: Diagrama de los Subsistemas de una WECS
A continuación presentamos los diagramas de los subsistemas de un WECS (Sistema de Conversión de Energía Eólica)

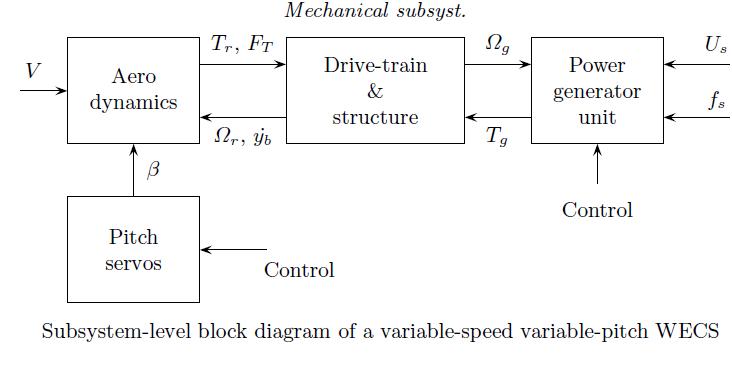

Podrán observar que el modelo de un WECS completo puede ser estructura como varios subsistemas interconectados como se muestra en la figura. El subsistema aerodinámico describe la transformación del campo de velocidades tridimensional del viento en fuerzas sobre los álabes que originan un movimiento de rotación. El subsistema mecánico puede ser dividido en dos bloques: el sistema de transmisión y la estructura de soporte. El sistema de transmisión transfiere el torque aerodinámico sobre los álabes hacia el eje del generador. Esta transmisión de fuerzas desde los álabes al generador, llevan consigo la generación de fuerzas en la estructura de soporte. El subsistema eléctrico describe la conversión de la potencia mecánica que ingresa al generador en electricidad. Finalmente, hay un subsistema que actúa sobre el comportamiento del mecanismo servomotor de inclinación (control del ángulo de ataque de los álabes).
