aca he hecho una simulación de un potencia compleja S = P + Q*i, donde S es la potencia apartente (VA), P es la potencia activa (W) y Q es la potencia reactiva (VAR). Había algunas preguntas sobre como graficar potencia eléctrica que tienen componentes activa y reactiva, esta es una de las muestras, lo otro es graficarlo de manera individual y mostrar su comportamiento en el tiempo. Para hacer estas graficas se ha hecho un especial tratamiento debido a que estamos trabajando con números complejos, la línea representa la trayectoria que sigue en el plano complejo según el ángulo de desfasaje generado por el factor de potencia y la amplitud de la potencia aparente.
Dr. Jorge Luis Mírez Tarrillo
Group of Mathematical Modeling and Numerical Simulation (GMMNS).
Universidad Nacional de Ingeniería. Lima, Perú.
E-mail: jmirez@uni.edu.pe
Website Personal: https://jorgemirez2002.wixsite.com/jorgemirez
Facebook http://www.facebook.com/jorgemirezperu
Linkedin https://www.linkedin.com/in/jorge-luis-mirez-tarrillo-94918423/
Scopus ID: https://www.scopus.com/authid/detail.uri?authorId=56488109800
Google Scholar: https://scholar.google.com/citations?user=_dSpp4YAAAAJ
MATLAB Group Admin in Facebook: https://www.facebook.com/groups/Matlab.Simulink.for.All
WhatsApp Channel/Canal: https://whatsapp.com/channel/0029VbCvpZsAYlUSz2esek2y

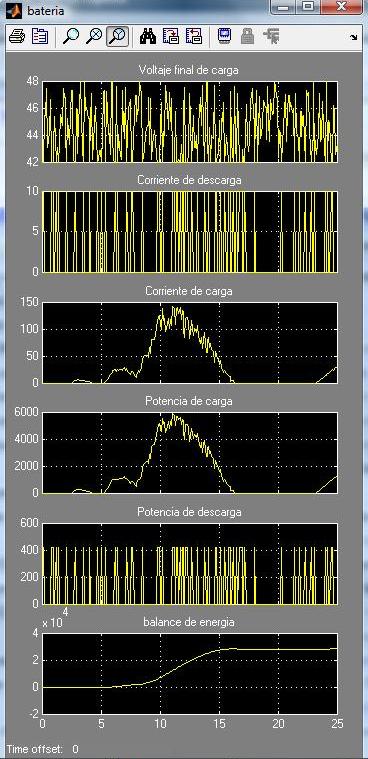

Este es una muestra de un resultado de simulación de comportamiento de baterías… aunque presenta aún algunos errores producto que se está elaborando por parte de un estudiante de pregrado a quien co-asesoro, ya muestra importantes resultados.
